Name: Łożyska ślizgowe przegubowe poprzeczne GE80ES odporne na korozję
Brand: Beijing Silk Road Enterprise Management Services Co.,LTD
SKU: GE80ES
Availability: InStock

Dom Produkty Sferyczne łożyska ślizgowe

Łożyska ślizgowe przegubowe poprzeczne GE80ES odporne na korozję

GE80ES Corrosion Resistance Radial Spherical Plain Bearings

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	OEM
Numer modelu:	GE80ES

Zapłata:

Minimalne zamówienie:	Do negocjacji
Cena:	negotiable
Szczegóły pakowania:	Standardowe opakowanie eksportowe skrzynek drewnianych
Czas dostawy:	10-15 dni roboczych
Zasady płatności:	L / C, D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply:	1000000 sztuk / na miesiąc

Skontaktuj się teraz

Szczegółowy opis produktu

Imię:	Sferyczne łożyska ślizgowe	Rodzaj:	Rod End
Materiał:	Stal łożyskowa	Klatka szybowa:	Klatka mosiężna, klatka nylonowa, klatka żelazna
Poziom wibracji:	V1, V2, V3	Ocena precyzji:	P0, P6, P5, P4 P2
Piłka:	Rod Ends	Poziom hałasu:	Z1, Z2, Z3
Obowiązujące branże:	Zakład produkcyjny, warsztaty naprawy maszyn	luz:	C2, C3, C4
Usługi:	Dostosowane usługi OEM	Próbki:	Dostępny
Podkreślić:	Łożyska ślizgowe przegubowe GE80ES , łożyska ślizgowe przegubowe poprzeczne , łożyska ślizgowe przegubowe z koszykiem żelaznym

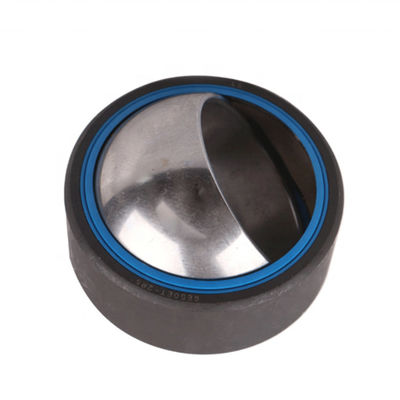

Łożyska ślizgowe przegubowe poprzeczne GE80ES odporne na korozję

Opis produktu

Łożysko przegubowe to specjalna konstrukcja łożyska ślizgowego.Ma zalety prostej konstrukcji niż łożysko toczne, które składa się głównie z zewnętrznej kulistej powierzchni pierścienia wewnętrznego, a pierścień zewnętrzny ma wewnętrzną kulistą formę, która jest w stanie wytrzymać większe obciążenie, w zależności od typu i konstrukcji, może wytrzymać obciążenie promieniowe, obciążenie osiowe i promieniowe, osiowe oraz występowanie obciążenia połączenia.

Sferyczne łożyska ślizgowe mają sferyczne powierzchnie stykowe, które umożliwiają swobodny obrót pierścienia wewnętrznego we wszystkich kierunkach w ramach ograniczeń konstrukcyjnych łożyska i aplikacji.Daje im to możliwość samoregulacji, co oznacza na przykład automatyczne dostosowanie się do niewspółosiowości wynikającej z niedokładnej obróbki, odkształceń ramy podczas spawania lub odkształcenia sworznia i ramy w wyniku sił statycznych i dynamicznych.Taka niewspółosiowość generowałaby znaczne obciążenie końcowe i powodowała wczesne uszkodzenie łożysk walcowych ślizgowych.Dlatego uważa się, że sferyczne łożyska ślizgowe mają swój początek jako zamiennik zwykłych cylindrycznych łożysk ślizgowych lub tulei i nadal są czasami nazywane tulejami kulkowymi.Sferyczne łożyska ślizgowe wykorzystują pierścienie wewnętrzne i zewnętrzne ze sferycznymi powierzchniami ślizgowymi i mogą jednocześnie przenosić duże obciążenia promieniowe i dwukierunkowe obciążenia osiowe.Są one zwykle używane do mniejszych prędkości wahadłowych ruchu (to znaczy ruchu kątowego), ponieważ powierzchnia ślizgowa dla kształtu kulistego może być również nachylona pod kątem w ruchu (to jest ruch wyrównujący).

1. Pierścienie wewnętrzne i zewnętrzne są pokryte dwusiarczkiem molibdenu w celu zmniejszenia tarcia ślizgowego.

2. Te przegubowe łożyska ślizgowe mają pojedynczą pękniętą bieżnię zewnętrzną.

3. To sferyczne łożysko ślizgowe nie ma rowków i otworów przelotowych.

4. To przegubowe łożysko ślizgowe musi być odpowiednio nasmarowane smarem.

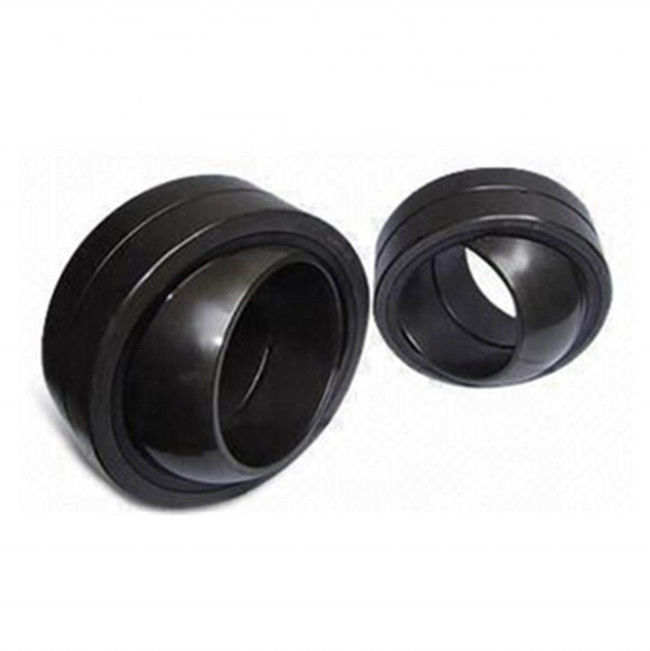

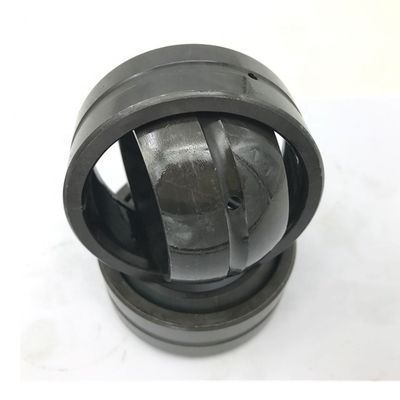

Cechy sferycznego łożyska ślizgowego

1. Materiał: pierścienie wewnętrzne i zewnętrzne to stal łożyskowa (GCr15).
2. Obróbka cieplna: pierścienie wewnętrzne i zewnętrzne są hartowane i fosforanowane.
3. Budowa: Nie ma rowka olejowego ani otworu olejowego w pierścieniu wewnętrznym i zewnętrznym. Pierścień zewnętrzny ma rowek osiowy.
4. Powierzchnia ślizgowa: pokryta smarem proszkowym MoS2.
5. Charakterystyka działania: Ma zalety odporności na ścieranie, odporności na korozję i samonastawienia.Dotyczy to maszyny, która wymaga dużego obciążenia promieniowego i osiowego w kierunku małego zasięgu.

Katalog łożysk ślizgowych przegubowych GE ES / GE ... ES 2RS / GE ... ES-2LS

Średnica otworu: 15-240 mm Średnica zewnętrzna: 26-340 mm (odpowiednia dla obu trzech typów)

łożyska z sufiksem 2RS mają podwójne uszczelnienie wargowe po obu stronach łożyska.

łożyska z przyrostkiem -2LS mają wzmocnione blachą, trójwargowe uszczelnienie do dużych obciążeń po obu stronach łożyska.

Nie.	Model	Wymiary (mm)								Oceny obciążenia		Waga (kg)
		re	re	b	do	dk	r1 min	r2 min	α	Dynamiczny	Statyczny
		re	re	b	do	dk	r1 min	r2 min	α	(KN)	(KN)
1	GE15ES	15	26	12	9	22	0.3	0.3	8	16	84	0,027
2	GE17ES	17	30	14	10	25	0.3	0.3	10	21	106	0,041
3	GE20ES	20	35	16	12	29	0.3	0.3	9	30	146	0,066
4	GE25ES	25	42	20	16	35.5	0.6	0.6	7	48	240	0.119
5	GE30ES	30	47	22	18	40.7	0.6	0.6	6	62	310	0.153
6	GE35ES	35	55	25	20	47	0.6	1	6	79	399	0,233
7	GE40ES	40	62	28	22	53	0.6	1	7	99	495	0,306
8	GE45ES	45	68	32	25	60	0.6	1	7	127	637	0,427
9	GE50ES	50	75	35	28	66	0.6	1	6	156	780	0.546
10	GE60ES	60	90	44	36	80	1	1	6	245	1220	1.04
11	GE70ES	70	105	49	40	92	1	1	6	313	1560	1.55
12	GE80ES	80	120	55	45	105	1	1	6	400	2000	2.31
13	GE90ES	90	130	60	50	115	1	1	5	488	2440	2,75
14	GE100ES	100	150	70	55	130	1	1	7	607	3030	4.45
15	GE110ES	110	160	70	55	140	1	1	6	654	3270	4.82
16	GE120ES	120	180	85	70	160	1	1	6	950	4750	8.05
17	GE140ES	140	210	90	70	180	1	1	7	1070	5350	11.02
18	GE160ES	160	230	105	80	200	1	1	8	1360	6800	14.01
19	GE180ES	180	260	105	80	225	1.1	1.1	6	1530	7650	18,65
20	GE200ES	200	290	130	100	250	1.1	1.1	7	2120	10600	28.03
21	GE220ES	220	320	135	100	275	1.1	1.1	8	2320	11600	35,51
22	GE240ES	240	340	140	100	300	1.1	1.1	8	2550	12700	39,91
