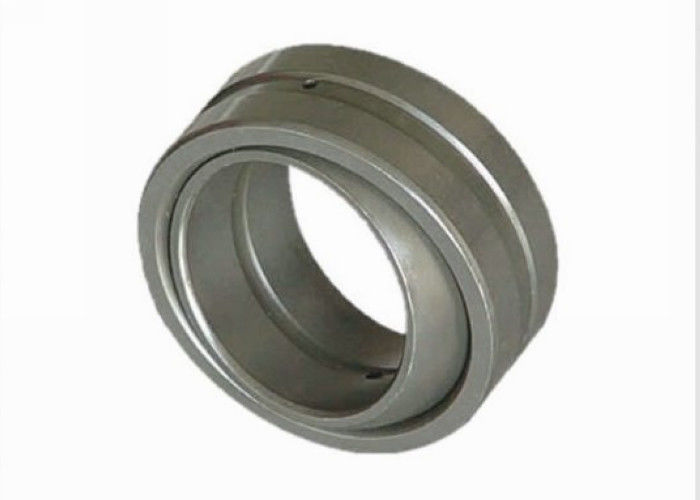

Promieniowe przegubowe łożysko ślizgowe GE17ES do inżynierii hydraulicznej

GE17ES Radial Spherical Sliding Bearing For Hydraulic Engineering

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	OEM
Orzecznictwo:	ISO 16949

Zapłata:

Minimalne zamówienie:	Do negocjacji
Cena:	negotiable
Szczegóły pakowania:	Standardowe opakowanie eksportowe skrzynek drewnianych
Czas dostawy:	10-15 dni roboczych
Zasady płatności:	L / C, D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply:	1000000 sztuk / na miesiąc

Skontaktuj się teraz

Szczegółowy opis produktu

Imię:	Łożyska ślizgowe przegubowe poprzeczne	Podstawowe obciążenie dynamiczne, promieniowe:	21300 N
Podstawowe obciążenie statyczne, promieniowe:	106000 N	Masa:	0,039 kg
Wymiary:	120 * 180 * 85 MM	Materiał:	Stal chromowana
Podanie:	Inżynieria hydrauliczna, obrabiarki do formowania metali, maszyny inżynieryjne
Podkreślić:	Sferyczne łożysko ślizgowe ze stali chromowej , sferyczne łożysko ślizgowe GE17ES , promieniowe sferyczne łożysko ślizgowe

Miniaturowy, promieniowy sferyczny suwak luzu łożyska ślizgowego, typ GE17ES

Name: Promieniowe przegubowe łożysko ślizgowe GE17ES do inżynierii hydraulicznej
Brand: Beijing Silk Road Enterprise Management Services Co.,LTD
Availability: InStock

Opis

Sferyczne łożysko ślizgowe to rodzaj łożyska sildingowego o specjalnej konstrukcji.Jego konstrukcja jest łatwiejsza niż łożysko wałeczkowe, które składa się głównie z toru zewnętrznego bieżni wewnętrznej i toru wewnętrznego bieżni zewnętrznej., Może wytrzymać większe obciążenie i zgodnie z inną strukturą stylu może wytrzymać obciążenie promieniowe, obciążenie osi lub obciążenie jednostkowe .Łożysko przegubowe zwykle wykorzystuje ruch falisty z mniejszą prędkością, ponieważ powierzchnia ślizgowa jest kulista, może również wykonywać ruch skośny w zakresie kąta.

Specyfikacje

Sferyczne łożyska ślizgowe GE17ES
wymagające konserwacji, zgodnie z DIN ISO 12240-1
re	17 mm	Tolerancja: 0 / -0,008
re	30 mm	Tolerancja: 0 / -0,009
b	14 mm	Tolerancja: 0 / -0,12
	0,04 - 0,082 mm	Luz wewnętrzny promieniowy
		CN
		Dostępne również w grupach C2 i C3
do	10 mm	Tolerancja: 0 / -0,24
Da min	24 mm
da max	20,7 mm
dK	25 mm	Brak rowka smarowego na sferycznej powierzchni pierścienia wewnętrznego
r1s min	0,3 mm	Wymiar fazy
r2s min	0,3 mm	Wymiar fazy
α	10 °
m	0,039 kg	Masa
Cr	21300 N	Podstawowe obciążenie dynamiczne, promieniowe
C0r	106000 N	Podstawowe obciążenie statyczne, promieniowe

Łożysko Nie.	waga	Wymiar (mm)			Podstawowe obciążenie
	sol	re	re	b	C Kgf	Co Kgf
GE 10ES	12	10	19	6	210	5760
Rdz 12ES	17	12	22	7	300	7560
Rdz 15ES	32	15	26	9	480	11900
Rdz 17ES	49	17	30	10	600	15000
GE 20ES	65	20	35	12	840	20900
Wn 25ES	115	25	42	16	1360	34100
GE 30ES	160	30	47	18	1760	44000
GE 35ES	258	35	55	20	2260	56400
GE 40ES	315	40	62	22	2300	70000
GE 45ES	413	45	68	25	3600	90000
GE 50ES	560	50	75	28	4400	111000
GE 60ES	1100	60	90	36	6910	173000
GE 70ES	1540	70	105	40	8830	221000
GE 80ES	2290	80	120	45	11300	284000
GE 90ES	2840	90	130	50	13800	345000
GE 100ES	4430	100	150	55	17200	429000
GE 110ES	4940	110	160	55	18500	462000
GE 120ES	8120	120	180	70	26900	672000
GE 140ES	11300	140	210	70	30200	756000
GE 160ES	14400	160	230	80	38400	960000
GE 180ES	18900	180	260	80	43200	1080000
GE 200ES	28100	200	290	100	60000	1500000
GE 220ES	36100	220	320	100	66000	1650000
GE 240ES	40400	240	340	100	72000	1800000

Aplikacje

Firma aplikacji	Dystrybutorzy, detaliści, użytkownicy końcowi
Miejsca aplikacji	Łożyska przegubowe są szeroko stosowane w inżynierii hydraulicznej, obrabiarkach do obróbki metalu, maszynach inżynieryjnych, urządzeniach automatyki, amortyzatorach samochodowych, przemyśle maszyn do oszczędzania wody

Promieniowe przegubowe łożysko ślizgowe GE17ES do inżynierii hydraulicznej 0
