Name: Odporność na uderzenia Łożyska ślizgowe przegubowe skośne
Brand: OEM

Odporność na uderzenia Łożyska ślizgowe przegubowe skośne

Impact Resistance Angular Contact Spherical Plain Bearings

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	OEM
Orzecznictwo:	ISO 16949

Zapłata:

Minimalne zamówienie:	Do negocjacji
Cena:	Negotiation
Szczegóły pakowania:	Standardowe opakowanie eksportowe skrzynek drewnianych
Czas dostawy:	10-15 dni roboczych
Zasady płatności:	L / C, D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply:	1000000 sztuk / na miesiąc

Skontaktuj się teraz

Szczegółowy opis produktu

Materiał pierścieni:	Stal chromowa-GCr15, stal wysokowęglowa-GCR11, stal nierdzewna-440C, 304316	Rodzaje:	Łożyska przegubowe promieniowe, kątowe, oporowe
Materiał klatek:	Stal, mosiądz, nylon	Precsion:	P0, P6, P5, P4 ABEC-1, ABEC-3, ABEC-5 itp.
luz:	C0, C1, C2, C3, C4, C5	Usługi:	Usługi OEM, ODM, OBM
High Light:	Impact Resistance Spherical Plain Bearings , OEM Spherical Plain Bearings , Angular Contact Spherical Plain Bearings

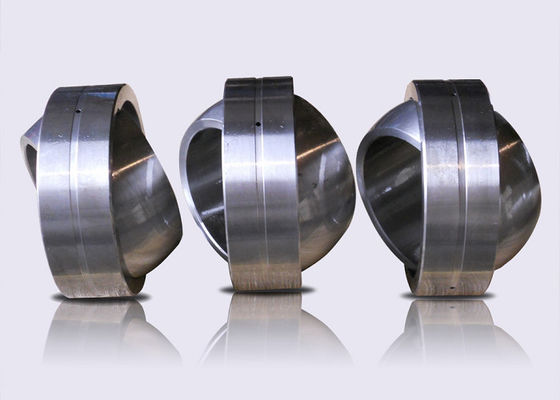

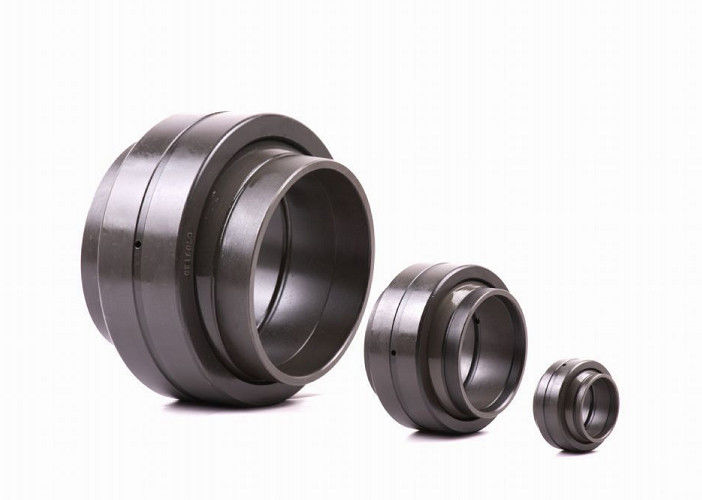

Łożyska ślizgowe przegubowe promieniowe / kątowe Odporność na uderzenia

Sferyczne łożyska ślizgowe

1. Sferyczne łożyska ślizgowe, zwane również sferycznymi tulejami ślizgowymi, są stosowane głównie w różnych maszynach, którym towarzyszy ruch obrotowy, ruch pochylania i ruch wahadłowy o niskiej prędkości.Na przykład można je znaleźć w cylindrach hydraulicznych, prasach do kucia, maszynach inżynieryjnych, sprzęcie automatycznym, amortyzatorach samochodowych, maszynach do oszczędzania wody itp.

2. Ten produkt charakteryzuje się dużą nośnością i odpornością na uderzenia.Zwykle jest leczony specjalną techniką.Jego powierzchnia została poddana procesowi cynkowania i fosforanowania.Dlatego nasz produkt zapewnia ultra silną odporność na korozję.Charakterystyka samosmarowania pozwala kulistej gładkiej tulei na normalną pracę w przypadku przemieszczenia.

3. Sferyczne łożysko ślizgowe ma pierścienie wewnętrzne i zewnętrzne o kulistych powierzchniach.Może obsługiwać duże obciążenie.To łożysko samosmarujące dzieli się głównie na typ promieniowy, typ kontaktu kątowego i typ końcówki tłoczyska.Może mieć różne kształty zgodnie z różnymi zastosowaniami.

Wybór modelu

Nie.	Nazwa produktu	Średnica otworu (mm)	Rodzaje produktów
1	Łożysko ślizgowe przegubowe promieniowe	4-150	OJEJ	GE ... ES	GE ... ES-2RS	GEEW ... ES-2RS
			GE ... ESN	GE ... XS / K	GE ... XT	GE ... ET / X
2	Łożysko ślizgowe przegubowe skośne	25-200	GAC ... S	GAC ... T
3	Końcówki prętów i sferyczne łożysko ślizgowe	5-80	SI ... E	SA ... E	OJEJ	SI ... ES
			SA ... ES	SIB ... S	SAB ... S.

Tolerancje dla łożysk ślizgowych przegubowych skośnych

pierścień wewnętrzny i szerokość łożyska

D mm		dmp um		Vdp um	Vdmp um	Bs um		Ts um
nad	zaw.	max	min	max	max	max	min	max	min
-	50	0	-12	12	9	0	-2740	+250	-400
50	80	0	-15	15	11	0	-300	+250	-500
80	120	0	-20	20	15	0	-400	+250	-600
12	180	0	-25	25	19	0	-500	+350	-700
180	200	0	-30	30	23	0	-600	+350	-800

pierścień zewnętrzny

D mm		dmp um		Vdp um	Vdmp um	Cs um
nad	zaw.	max	min	max	max	max	min
-	50	0	-14	14	11	0	-240
50	80	0	-16	16	12	0	-300
80	120	0	-18	18	14	0	-400
120	150	0	-20	20	15	0	-500
150	180	0	-25	25

Rodzaje

(1) Typ GE ... E: Pojedynczy na każdy pierścień zewnętrzny, bez zbiornika oleju.Może przenosić obciążenie promieniowe i mniejsze obciążenie osiowe w dowolnym kierunku.
(2) Typ GE ... ES: pierścień zewnętrzny z pojedynczym nacięciem, zbiornik oleju.Może przenosić obciążenie promieniowe i mniejsze obciążenie osiowe w dowolnym kierunku.
(3) Typ GE ... ES-2RS, GEEW ... Typ ES-2RS: pierścień zewnętrzny z pojedynczym nacięciem, ze zbiornikiem oleju, boki z pierścieniem.Może przenosić obciążenie promieniowe i mniejsze obciążenie osiowe w dowolnym kierunku.
(4) Typ GE ... ESN: pierścień zewnętrzny z pojedynczą szczeliną, typ GE ... XSN: pierścień zewnętrzny z podwójną szczeliną (pierścień zewnętrzny dzielony), zbiornik oleju smarującego, rowek pierścienia zewnętrznego.Może przenosić obciążenie promieniowe i mniejsze obciążenie osiowe w dowolnym kierunku.Jednak obciążenie osiowe pierścienia osadczego sprężynującego, jego zdolność do wytrzymywania obciążenia osiowego jest zmniejszona.
(5) Typ GE ... HS: pierścień wewnętrzny ze zbiornikiem oleju, podwójny półpierścień zewnętrzny, regulowany luz zużyty.Może przenosić obciążenie promieniowe i mniejsze obciążenie osiowe w dowolnym kierunku.
(6) Typ GE ... DE1: pierścień wewnętrzny z hartowanej stali łożyskowej, pierścień zewnętrzny ze stali łożyskowej.Podczas montażu profilu wewnętrznego z rowkiem i otworem smarowym.Średnica wewnętrzna łożysk poniżej 15 mm, brak rowka i otworu smarnego.Może przenosić obciążenie promieniowe i mniejsze obciążenie osiowe w dowolnym kierunku.
(7) Typ GE ... DEM1: pierścień wewnętrzny z hartowanej stali łożyskowej, pierścień zewnętrzny ze stali łożyskowej.Podczas montażu wytłaczanego łożyska wewnętrznego w łożysku nacisk na zewnętrzną stronę rowka łożyska jest ustalony osiowo.Może przenosić obciążenie promieniowe i mniejsze obciążenie osiowe w dowolnym kierunku.
(8) Typ GE ... DS: rowek montażowy pierścienia zewnętrznego i rowek smarujący.Tylko łożyska wielkogabarytowe.Może przenosić obciążenie promieniowe i mniejsze w dowolnym kierunku obciążenie osiowe (strona rowka okuciowego nie może przenosić obciążenia osiowego)

ŁOŻYSKA NR		WYMIARY							Oceny obciążenia		Waga
SZEROKIE SERIE		re	re	b	do	r1	r2	a °	Dynamiczny	Statystyczny	KG
GEG4C	GE4FW	4	14	7	4	0.3	0.3	20	3.6	9.1	0,005
GEG5C	GE5FW	5	16	9	5	0.3	0.3	21	5.8	14	0,007
GEG6C	GE6FW	6	16	9	5	0.3	0.3	21	5.8	14	0,008
GEG8C	GE8FW	8	19	11	6	0.3	0.3	21	8.6	21	0,014
GEG10C	GE10FW	10	22	12	7	0.3	0.3	18	11	28	0,021
GEG12E	GE12FW	12	26	15	9	0.3	0.3	18	18	45	0,033
GEG15C	GE15FW	15	30	16	10	0.3	0.3	16	22	56	0,049
GEG17C	GE17FW	17	35	20	12	0.3	0.3	19	31	78	0,083
GEG20ES	GE20FW	20	42	25	16	0.3	0.3	17	51	127	0.153
GEG25C	GE25FW	25	47	28	18	0.6	0.6	17	65	166	0,203
GEG30C	GE30FW	30	55	32	20	0.6	0.6	17	83	212	0,304
