Name: GEC GEG GEK GEH Mechaniczne przegubowe końcówki drążków Łożyska
Brand: OEM

GEC GEG GEK GEH Mechaniczne przegubowe końcówki drążków Łożyska

GEC GEG GEK GEH Mechanical Articulating Joint Rod Ends Bearings

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	OEM
Orzecznictwo:	ISO 16949

Zapłata:

Minimalne zamówienie:	Do negocjacji
Cena:	Negotiation
Szczegóły pakowania:	Standardowe opakowanie eksportowe skrzynek drewnianych
Czas dostawy:	10-15 dni roboczych
Zasady płatności:	L / C, D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply:	1000000 sztuk / na miesiąc

Skontaktuj się teraz

Szczegółowy opis produktu

Imię:	Rod End Joint Łożysko	Materiał:	Stal łożyskowa, stal nierdzewna, brąz
Seria:	Seria GE, GEC, GEG, GEEW, GEK, GEH	Ocena precyzji:	ABEC-1 / P0, ABEC-3 / P6, ABEC-5 / P5, ABEC-7 / P4
Klatka szybowa:	Stal, mosiądz, nylon	luz:	C0, C1, C2, C3, C4, C5 itp.
Wibracja:	V1, V2, V3
High Light:	GEC Rod Ends Bearings , GEG Rod Ends Bearings , GEH Rod Ends Bearings

GEC GEG GEEW GEK GEH Mechaniczne przegubowe końcówki drążków Łożyska

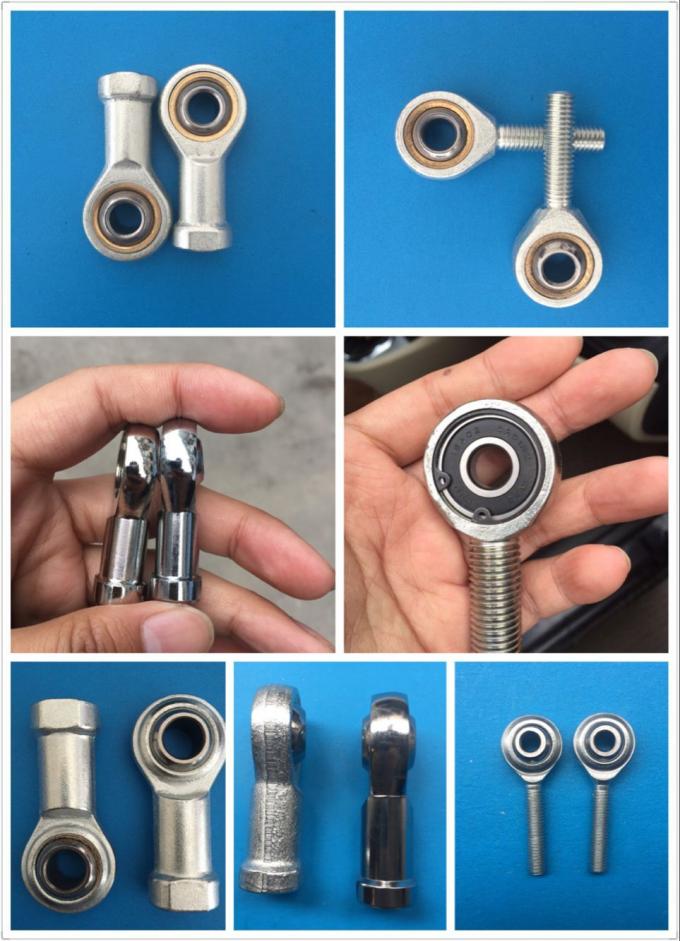

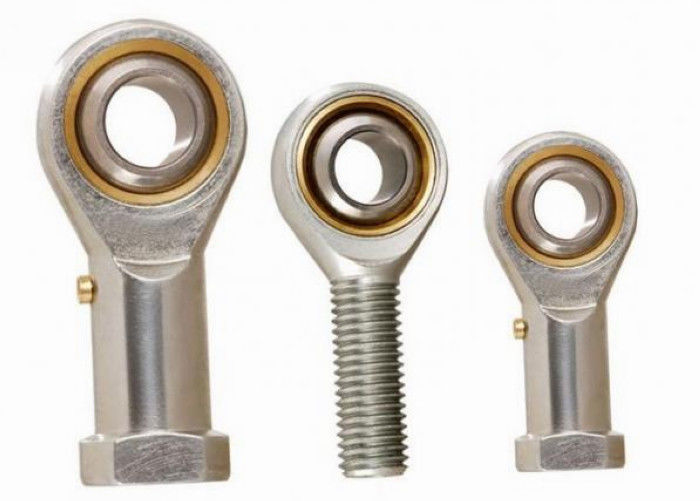

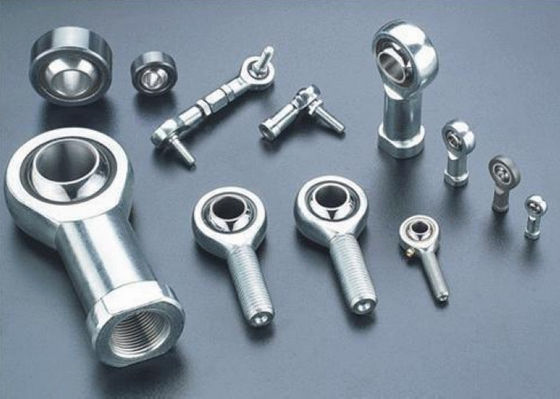

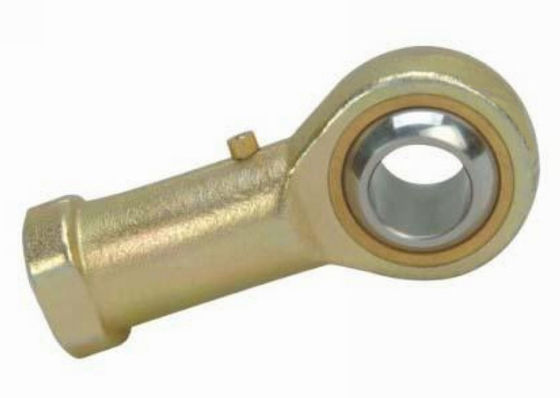

Rod Ends jest mechanicznym przegubem.Takie przeguby są stosowane na końcach drążków sterowych, drążków kierowniczych, drążkach kierowniczych lub wszędzie tam, gdzie wymagany jest precyzyjny przegub, a końcówka kabłąkowa (która wymaga idealnego wyrównania pod kątem 90 stopni między dołączonym wałem a drugim elementem) jest nieodpowiednia.Krętlik kulkowy z otworem, przez który może przechodzić śruba lub inny osprzęt mocujący, jest wciskany w okrągłą obudowę z zamocowanym gwintowanym trzpieniem.Część gwintowana może być męska lub żeńska.Zaletą przegubu półokrągłego jest to, że wkładka kulkowa umożliwia przechylenie pręta lub śruby w ograniczonym stopniu (kąt inny niż 90 stopni).Łącznik zakończony dwoma połączeniami półokrągłymi umożliwia niewspółosiowość dołączonych do nich wałów (tj. Innych niż 180 stopni), gdy jest używany pod napięciem.Podczas ściskania pręty przelotowe są dociskane do skrajnych końców zakresu niewspółosiowości ich kuli, co zatyka ogniwo pod kątem ukośnym.

Tolerancje dla końcówek prętów

1> Tolerancja △ dmp i △ Bs GIR… DO, GAR..DO, GIR… UK, GAR… UK, GIR..UK-2RS, GAR… UK-2RS i GIHR… DO,
GIHR-K… DO, GIHO-K… DO, GK… DO, GF… DO, GIR..UK-2RS, GAR… UK-2RS są takie same jak poprzeczne łożyska ślizgowe poprzeczne
GE… E, GE… ES, GE… UK, GE… UK-2RS.
2> △ dmp i △ Bs w GIHN-K… LO, GF… LO są takie same, jak w poprzecznych łożyskach ślizgowych przegubowych GE… LO.
3> △ dmp i △ Bs z SIBP ... S, SABP ... S, SIZP ... S, SAZP ... S, SAZJ ...- i SAZJ ... są takie same jak radialna płaszczyzna sferyczna łożyska GEBK ... S.
4> Seria CHS ..., COS…

d mm		△ dmp um		△ Bs um
nad	zaw.	max	min	max	min
-	6	12	0	0	-150
6	10	15	0	0	-150
10	12	18	0	0	-150
12	18	18	0	0	-200
18	30	21	0	0	-200



BBB> Odchylenie wysokości środka

d mm		△ hs mm		△ h1s mm
nad	zaw.	max	min	max	min
-	6	0.8	-1,2	0.65	-1,05
6	20	0.8	-1,2	0.8	-1,2
20	30	1	-1,7	1	-1,7
30	45	1.4	-2,1	1.4	-2,4
45	60	1.8	-2,7	1.8	-2,7
60	80	2.25	-3,4	2.25	-3,4
80	125	2.7	-3,4	2.7	-3,4
125	200	3.2	-4,2	3.2	-4,2

d mm		Grupa normalna um
nad	zaw.	min	max
-	12	23	68
12	20	30	82
20	35	37	100
35	60	43	120
60	90	55	142
90	125	65	165
125	200	65	192

2> GIR… UK, GAR… UK, GIR… UK-2RS, GAR… UK-2RS

Seria GIR… UK, GAR… UK, GIR… UK-2RS, GAR… UK-2RS

d mm		Grupa normalna um
nad	zaw.	min	max
-	12	0	32
12	20	0	40
20	35	0	50
35	60	0	60
60	80	0	72

3> SIZJ ..., SAZJ ...

Seria SIZJ ..., SAZJ ...

d mm		Grupa normalna um
nad	zaw.	min	max
-	8	10	30
8	14	15	60
14	20	40	80

Pasuje do końcówek drążków

AAA> Wał pasuje

Warunki pracy	Tolerancja
Przy nieokreślonych obciążeniach	n6, p6
Warunki Normsa	h6, h7

BBB> wątek

Męski temat	Gwint żeński
6g	6h
UNF-2A	UNF-2B

CCC> tolerancje średnicy wału

średnica wału mm		tolerancje średnicy wału um
średnica wału mm		h6		H7		n6		p6
nad	zaw.	Wysoki	Niska	Wysoki	Niska	Wysoki	Niska	Wysoki	Niska
3	6	0	-8	0	-12	16	8	20	12
6	10	0	-9	0	-15	19	10	24	15
10	18	0	-11	0	-18	23	12	29	18
18	30	0	-13	0	-21	28	15	35	22
30	50	0	-16	0	-25	33	17	42	26
50	80	0	-19	0	-30	39	20	51	32
80	120	0	-22	0	-35	45	23	59	37
120	180	0	-25	0	-40	52	27	68	43
180	200	0	-29	0	-46	60	31	79	50
